1. 삼성전자 hbm 엔비디아 인증 지연 이유, 발열과 NCF 공정의 기술적 난제 분석

삼성전자 hbm의 엔비디아 인증 테스트 통과가 늦어지는 가장 핵심적인 기술적 원인으로는 '발열(Heat)'과 '전력 소모(Power Consumption)' 문제가 지목되고 있습니다. 이는 삼성전자가 주력으로 사용하는 'NCF(Non-Conductive Film, 비전도성 필름)' 공정의 특성과 깊은 관련이 있습니다.

NCF 공정은 D램 칩을 쌓을 때마다 얇은 필름을 까는 방식으로, 칩을 더 얇게 만들어 HBM의 전체 높이를 줄이는 데 유리합니다. 하지만 칩 사이의 미세한 공간을 필름으로 완벽하게 채우고, 칩 작동 시 발생하는 막대한 열을 효율적으로 방출하는 데 기술적 허들이 존재합니다. 특히 8단, 12단으로 갈수록 적층되는 칩이 많아져 열 관리는 기하급수적으로 어려워집니다.

엔비디아의 품질 테스트는 AI 가속기가 실제 데이터센터 환경에서 겪을 수 있는 극한의 부하 조건에서 HBM의 성능과 안정성을 검증하는 과정입니다. 이 과정에서 삼성전자 hbm의 특정 제품이 발열 및 전력 효율성 기준을 완전히 충족시키지 못했을 가능성이 제기됩니다.

  • 칩 휨(Warpage) 현상 제어: NCF 필름을 열로 압착하는 과정에서 얇은 칩이 휘어지면 접합 불량이나 내부 균열로 이어져 발열의 원인이 될 수 있습니다.
  • 보이드(Void) 발생 최소화: 칩과 칩 사이를 NCF 필름이 완벽하게 채우지 못하고 기포(void)가 생기면, 이 공간이 열의 이동을 막아 특정 지점에 열이 집중되는 '핫스팟(Hot Spot)'을 유발합니다.
  • 열전도율 이슈: 경쟁사의 MR-MUF 공정이 액체 형태의 소재로 칩 사이를 채워 열전도에 유리한 반면, 필름 형태인 NCF는 소재 자체의 열전도율과 접착 계면의 열 저항을 극복해야 하는 과제를 안고 있습니다.
  • 높은 공정 난이도: 칩을 한 단씩 쌓고 필름을 붙이는 과정을 반복해야 하므로 공정 시간이 길고, 이 과정에서 발생하는 변수를 제어하기가 까다로워 수율 확보에 어려움이 따를 수 있습니다.
  • 신뢰성 검증: 장시간 고온, 고압의 스트레스 테스트 환경에서 NCF 소재가 변형 없이 안정적인 성능을 유지하는지에 대한 데이터 확보가 중요합니다.

2. 삼성전자 hbm 엔비디아 인증 지연 이유가 SK하이닉스와의 시장 점유율 경쟁에 미치는 영향

삼성전자 hbm의 엔비디아 인증 지연은 단순히 기술적 문제를 넘어, SK하이닉스와의 치열한 시장 점유율 경쟁에 직접적인 영향을 미치고 있습니다. 현재 SK하이닉스는 HBM3 시장에서 엔비디아에 독점적으로 제품을 공급하며 압도적인 우위를 점하고 있습니다.

인증 지연이 장기화될 경우, 삼성전자는 엔비디아의 차세대 AI 가속기 시장에서 주도권을 잡을 '골든타임'을 놓칠 수 있다는 우려가 커지고 있습니다. AI 반도체 시장은 기술의 발전 속도가 매우 빠르기 때문에, 한 세대 제품의 공급 기회를 놓치면 다음 세대에서 격차를 따라잡기가 더욱 어려워집니다. 이는 단순히 매출 감소를 넘어 고객사와의 신뢰 관계, 가격 협상력, 나아가 미래 기술 개발 로드맵에도 연쇄적인 영향을 줄 수 있습니다.

평가 항목 삼성전자 (인증 지연 시나리오) SK하이닉스 (시장 선점 시나리오) 핵심 분석
시장 점유율 HBM3E 시장 진입 지연으로 초기 점유율 확보 난항 HBM3 독점에 이어 HBM3E 시장 선점 효과 극대화 초기 시장 선점이 향후 수년간의 점유율을 좌우
고객 신뢰도 공급 안정성 및 기술 완성도에 대한 의문 제기 가능성 최대 고객사와의 공고한 파트너십으로 신뢰도 상승 AI 가속기 시장에서 HBM은 핵심 부품으로 신뢰가 최우선
가격 협상력 후발주자로서 시장 진입을 위해 가격 경쟁력 확보 부담 독점적 공급자 지위를 활용한 높은 수익성 유지 가능 공급 부족 상황에서 선점 기업의 가격 결정권 강화
차세대 제품 개발 현 문제 해결에 리소스가 집중되어 차세대 개발 지연 우려 안정적 수익을 바탕으로 차세대(HBM4) R&D 투자 확대 현재의 수익이 미래 기술 격차를 만드는 재원이 됨
기업 가치 단기적 실적 및 미래 성장성에 대한 우려로 주가에 부담 HBM 리더십 부각으로 기업 가치 및 주가 재평가 지속 반도체 시장의 주도권이 HBM으로 넘어가며 가치평가 변동

3. 삼성전자 hbm 엔비디아 인증 지연 이유 극복을 위한 12단 HBM3E와 턴키 전략의 역할

삼성전자는 현재의 인증 지연 문제를 극복하고 HBM 시장의 판도를 바꾸기 위한 강력한 카드를 준비하고 있습니다. 바로 업계 최초로 개발한 '12단 적층 HBM3E'와 메모리, 파운드리, 패키징을 아우르는 '턴키(Turnkey)' 전략입니다.

8단 HBM3E 제품의 인증에 총력을 기울이는 동시에, 삼성전자는 기술적 난도가 훨씬 높은 12단 제품을 통해 경쟁사가 따라올 수 없는 '기술 초격차'를 만들겠다는 전략을 구사하고 있습니다. 12단 HBM3E는 8단 대비 용량과 대역폭이 50% 향상된 제품으로, AI 성능의 한계를 돌파하려는 고객사들에게 매력적인 대안이 될 수 있습니다. 단순히 HBM 칩 하나를 공급하는 것을 넘어, 메모리-파운드리-패키징을 잇는 '원스톱 솔루션'을 제공함으로써 HBM 인증 지연 리스크를 상쇄하고 새로운 시장 기회를 창출하려는 것입니다.

이러한 턴키 전략이 성공한다면, AI 칩 개발사들은 개발부터 생산까지 전 과정을 삼성전자에 맡겨 시간과 비용을 절약하고 안정적인 공급망을 확보할 수 있게 됩니다. 이는 삼성전자 hbm의 가치를 더욱 높여주는 핵심적인 요소로 작용할 것입니다.

  1. 8단 제품의 조속한 안정화: 현재 제기되는 발열 및 수율 문제를 빠르게 해결하여 엔비디아 인증을 통과하는 것이 최우선 과제입니다.
  2. 12단 HBM3E 기술 리더십 공고화: 12단 제품의 양산 능력과 수율을 조기에 안정시켜 차세대 시장의 표준을 선점하는 전략입니다.
  3. 턴키 플랫폼 고객사 확보: 엔비디아 외에 AMD, 구글 등 잠재적인 대형 고객사들을 대상으로 턴키 솔루션의 장점을 적극적으로 알려 새로운 협력 관계를 구축합니다.
  4. SAINT(Samsung Advanced Institute of Technology)와의 협력 강화: NCF 소재 개선, 방열 신소재 개발 등 근본적인 기술 난제 해결을 위해 그룹 차원의 R&D 역량을 총동원합니다.
  5. 공급망 다변화 및 맞춤형 솔루션 제공: 특정 고객사에 대한 의존도를 낮추고, 다양한 고객의 요구에 맞춘 커스텀 HBM 솔루션을 제공하여 시장을 확대합니다.



삼성전자 hbm 엔비디아 인증 지연 이유, 발열과 NCF 공정의 기술적 난제 분석

삼성전자 hbm 엔비디아 인증 지연 이유, 발열과 NCF 공정의 기술적 난제 분석은 현재 HBM 시장의 판도를 이해하기 위한 가장 중요한 열쇠입니다. 이 포스팅은 표면적인 현상을 넘어, 삼성전자가 사용하는 NCF(비전도성 필름) 공정이 가진 구조적인 한계와 계면 열 저항, 신호 간섭과 같은 심층적인 기술적 문제를 전문가의 시각에서 구체적으로 분석합니다. 또한 엔비디아의 까다로운 품질 검증 기준과 이를 극복하기 위한 삼성전자의 차세대 공정 로드맵을 제시하여 독자들에게 실질적이고 깊이 있는 통찰력을 제공할 것입니다.

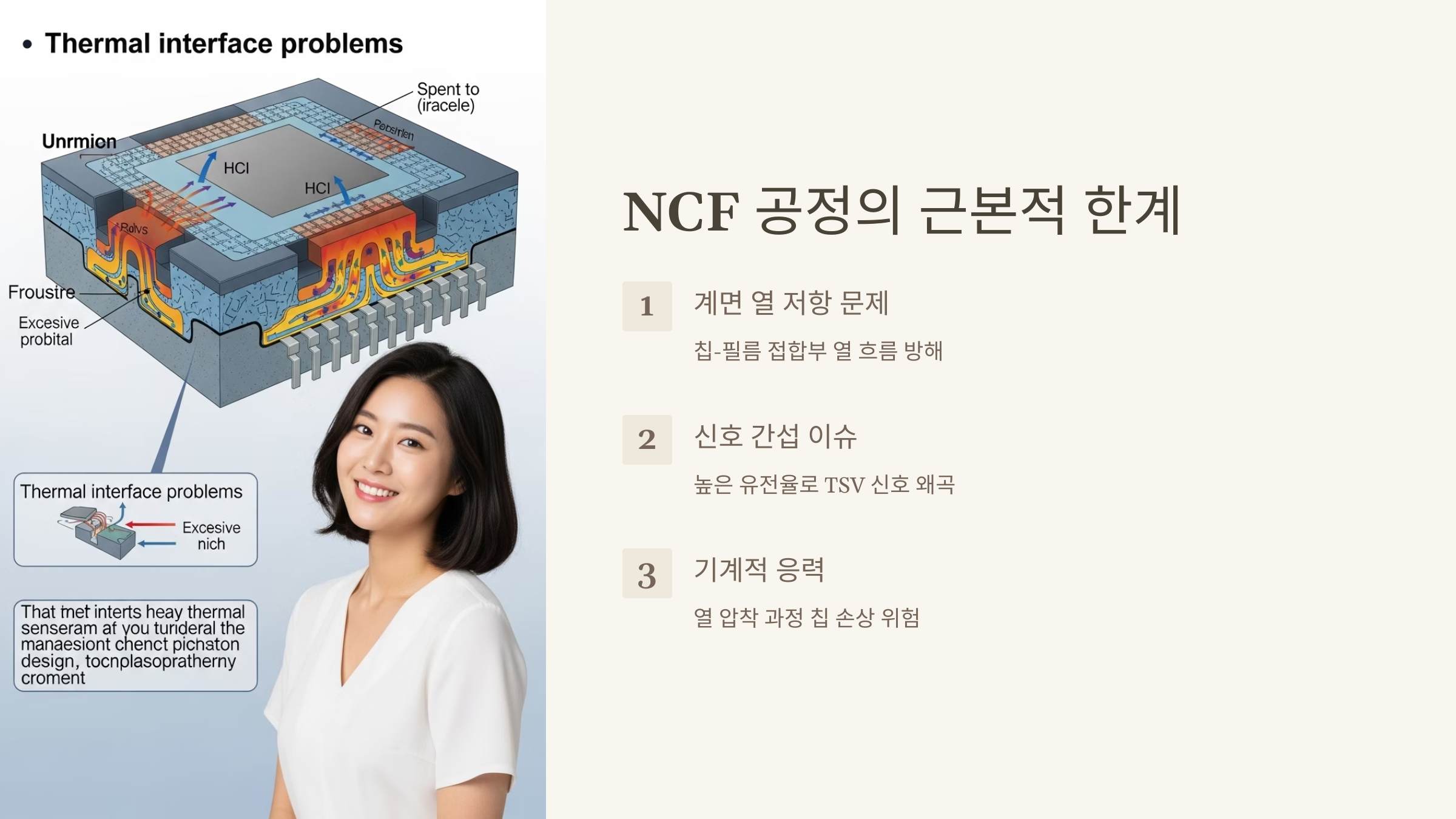

1. NCF 공정의 근본적 한계: 칩 계면의 열 저항과 신호 간섭 문제

삼성전자 hbm의 엔비디아 인증 지연의 핵심에는 NCF(Non-Conductive Film) 공정이 가진 태생적 한계가 자리 잡고 있습니다. NCF 공정은 D램 칩을 얇게 쌓아 전체 패키지 두께를 줄이는 데는 분명한 장점이 있지만, 열 방출과 신호 전달 측면에서는 극복해야 할 기술적 난제가 명확합니다.

가장 큰 문제는 '계면 열 저항(Interface Thermal Resistance)'입니다. 이는 서로 다른 물질이 만나는 경계면에서 열의 흐름이 방해받는 현상으로, NCF 필름과 실리콘 칩 사이의 미세한 접합부에서 발생합니다. 아무리 필름 자체의 열전도율을 높여도, 이 경계면에서 열이 제대로 빠져나가지 못하면 칩 내부에 열이 축적되어 성능 저하의 직접적인 원인이 됩니다. 특히 12단과 같이 고단으로 적층될수록 열이 빠져나갈 경로는 길어지고 저항은 중첩되어, 발열 문제는 더욱 심각해집니다.

더 나아가, NCF 필름의 '유전율(Dielectric Constant)'은 고속으로 데이터를 주고받는 TSV(실리콘 관통 전극)의 신호 간섭(Signal Interference) 문제와 직결됩니다. 유전율이 높은 물질이 TSV 주변을 감싸면 신호 전달 속도를 저하하고, 인접한 TSV 간에 신호가 서로 영향을 주어 데이터 오류를 유발할 수 있습니다. 엔비디아의 GPU처럼 초당 테라바이트(TB)급의 데이터를 처리해야 하는 환경에서 이는 치명적인 결함이 될 수 있습니다.

  • 계면 열 저항 심화: 칩과 NCF 필름 사이의 미세한 접합 불량이 열 저항을 높여 '핫스팟(Hot Spot)'을 형성하고, 이는 칩의 수명을 단축시킵니다.
  • 높은 유전율로 인한 신호 왜곡: NCF 소재 고유의 유전 특성이 수십 기가헤르츠(GHz)에 달하는 고주파 신호의 무결성을 해칠 가능성이 있습니다.
  • 협소한 공정 윈도우(Process Window): 최적의 접착력과 최소한의 보이드(Void)를 구현하기 위한 온도, 압력 조건이 매우 까다로워 안정적인 수율 확보가 어렵습니다.
  • 기계적 응력(Stress) 유발: 필름을 열로 압착하고 경화하는 과정에서 얇은 D램 칩에 물리적인 스트레스를 가해, 칩이 휘거나 손상될 위험이 있습니다.
  • 재작업(Rework)의 어려움: 한 번 접착에 실패하면 불량 칩만 교체하기가 거의 불가능하여, 전체 HBM 다이를 폐기해야 하므로 생산 비용 상승의 요인이 됩니다.

2. 엔비디아의 까다로운 퀄 테스트: 단순 발열을 넘어선 '전력 효율'과 '신뢰성'의 벽

엔비디아가 삼성전자 hbm에 대해 요구하는 품질 검증(Qualification)은 단순히 최대 온도를 측정하는 수준을 넘어섭니다. 실제 데이터센터 환경에서 AI 가속기는 수년간 24시간 내내 극한의 성능으로 작동해야 하므로, '전력 효율성'과 '장기 신뢰성'이 발열 문제보다 더 중요한 평가 기준이 됩니다.

발열이 높다는 것은 동일한 작업을 수행하는 데 더 많은 전력을 소모한다는 의미이며, 이는 데이터센터 전체의 TCO(총소유비용) 상승으로 직결됩니다. 엔비디아 입장에서는 HBM 하나의 문제가 자사 AI 가속기 전체의 경쟁력을 떨어뜨리는 요인이 될 수 있기에 매우 보수적이고 엄격한 기준을 적용할 수밖에 없습니다. 삼성전자는 이 '신뢰성의 벽'을 넘어서야만 합니다.

엔비디아 핵심 요구 스펙 NCF 공정의 기술적 난제 삼성전자 hbm의 극복 과제
최대 동작 온도 (Tj Max) 계면 열 저항 및 핫스팟 발생 고열전도성 NCF 소재 개발 및 방열 구조 설계 최적화
전력 효율성 (Power Efficiency) 온도 상승에 따른 누설 전류(Leakage Current) 증가 저유전율(Low-k) NCF 소재 적용을 통한 신호 손실 최소화
장기 신뢰성 (Long-term Reliability) 고온 환경에서 발생하는 전자이동(Electromigration), TDDB(경시절연파괴) 현상 가속화 극한의 스트레스 테스트(HTOL, THB 등) 통과 및 수명 예측 모델링
데이터 무결성 (Data Integrity) 신호 간섭으로 인한 비트 오류(Bit Error) 발생 가능성 TSV 구조 최적화 및 신호 차폐(Shielding) 기술 도입 검토
안정적 양산 수율 협소한 공정 윈도우로 인한 수율 변동성 AI 기반 공정 제어(APC) 도입을 통한 공정 안정성 및 수율 향상

3. 기술 난제 극복을 위한 삼성전자의 차세대 공정 로드맵과 소재 혁신

삼성전자는 NCF 공정이 가진 현재의 한계를 명확히 인지하고, 이를 극복하기 위한 다각적인 기술 혁신을 추진하고 있습니다. 이는 단순히 기존 공정을 개선하는 수준을 넘어 소재, 공정, 구조를 모두 바꾸는 근본적인 변화를 포함합니다.

가장 주목할 부분은 '소재 혁신'입니다. 기존 NCF 필름에 질화붕소(BN)나 산화알루미늄(Al2O3)과 같은 열전도율이 높은 세라믹 필러(Filler)를 나노 크기로 혼합하여 필름 자체의 방열 성능을 극대화하는 연구가 활발히 진행 중입니다. 이는 필름의 접착 특성은 유지하면서 열 저항을 낮추는 핵심 기술이 될 것입니다. 또한, 공정 측면에서는 레이저를 이용해 국소 부위만 정밀하게 가열하여 본딩하는 '레이저 어시스트 본딩(LAB)'과 같은 신공법을 도입하여 칩에 가해지는 열과 기계적 스트레스를 최소화하는 방안도 모색하고 있습니다.

궁극적으로 삼성전자의 로드맵은 HBM4 세대에서 도입될 '하이브리드 본딩(Hybrid Bonding)'을 향하고 있습니다. 이는 NCF나 범프(Bump) 같은 중간 매개물 없이 구리(Cu)와 구리를 직접 연결하는 방식으로, 열 저항과 신호 간섭 문제를 원천적으로 해결할 수 있는 '게임 체인저' 기술입니다. 삼성전자는 현재의 기술 난제를 극복하는 동시에, 차세대 기술을 선점하여 HBM 시장의 주도권을 되찾아오겠다는 명확한 목표를 가지고 있습니다.

A: 가장 큰 차이는 '소재의 형태'와 '공정 방식'입니다. NCF는 칩 사이에 고체 '필름'을 하나씩 쌓아 올리는 방식인 반면, SK하이닉스의 MR-MUF는 액체 형태의 에폭시 몰딩 컴파운드(EMC)를 칩 사이에 한 번에 주입하여 굳히는 방식입니다. 일반적으로 액체 소재가 틈새를 더 잘 채우고 열전도에 유리하지만, 칩이 얇아지고 간격이 좁아질수록 NCF 방식이 두께 제어에 유리한 측면도 있어 각각의 장단점이 뚜렷합니다.

A: 하이브리드 본딩은 현재 HBM에서 D램 칩을 연결하는 마이크로 범프와 언더필(NCF, MR-MUF 등)을 모두 없애는 혁신적인 기술이기 때문입니다. 칩의 구리 패드를 직접 맞대어 붙임으로써 신호 경로를 극단적으로 단축시켜 속도와 전력 효율을 크게 높일 수 있습니다. 또한, 열 저항을 유발하는 중간 물질이 사라져 발열 문제 해결에도 결정적인 역할을 할 것으로 기대되어 HBM4 이후 세대의 표준 기술로 여겨지고 있습니다.

A: 성공적으로 인증을 통과한다면, SK하이닉스의 독점 공급 구도가 깨지면서 HBM 시장은 본격적인 '공급자 경쟁' 체제로 전환됩니다. 이는 AI 칩 제조사들의 공급망 안정화와 가격 협상력 증대로 이어질 수 있습니다. 또한, 삼성전자는 이를 발판으로 파운드리, 패키징을 연계한 '턴키' 전략을 본격화하며 시장 점유율을 빠르게 회복하고, 이는 우리나라 반도체 생태계 전반에 긍정적인 활력을 불어넣을 것으로 기대됩니다.

삼성전자 hbm

삼성전자 hbm 엔비디아 인증 지연 이유가 SK하이닉스와의 시장 점유율 경쟁에 미치는 영향

삼성전자 hbm 엔비디아 인증 지연 이유가 SK하이닉스와의 시장 점유율 경쟁에 미치는 영향은 우리나라 반도체 산업의 미래를 좌우할 중대한 변수입니다. 이 글은 인증 지연이라는 현상이 단순한 기술 문제를 넘어, SK하이닉스의 시장 독점 구조를 어떻게 강화시키고 삼성전자 hbm 사업에 어떤 기회비용을 발생시키는지 심층적으로 분석합니다. 나아가 현재의 경쟁 구도가 차세대 HBM4 시장 선점 경쟁에 미칠 영향까지 예측하여, 독자들에게 시장의 동적인 흐름을 꿰뚫는 전문가적 통찰을 제공할 것입니다.

1. SK하이닉스의 '독점적 지위' 강화와 가격 결정권 확대

삼성전자 hbm의 엔비디아향 공급이 지연되는 동안, 경쟁사인 SK하이닉스는 HBM 시장에서 전례 없는 독점적 지위를 누리며 영향력을 극대화하고 있습니다. 이는 단순히 시장 점유율 1위를 유지하는 것을 넘어, HBM 시장의 가격 결정권(Pricing Power)을 손에 쥐게 되었음을 의미합니다.

AI 시장의 폭발적인 성장으로 HBM은 공급이 수요를 따라가지 못하는 '공급자 우위' 시장이 되었습니다. 이러한 상황에서 SK하이닉스는 엔비디아의 AI 가속기 'H100'에 HBM3를, 차세대 '블랙웰' 플랫폼에 HBM3E를 사실상 독점적으로 공급하게 되면서 강력한 가격 협상력을 확보했습니다. 이는 HBM의 평균판매단가(ASP)를 높은 수준으로 유지하며 막대한 수익을 창출하고, 이 수익을 다시 차세대 HBM4 기술 개발에 재투자하는 선순환 구조를 구축하는 원동력이 됩니다.

삼성전자의 진입 지연은 엔비디아의 공급망 이원화 전략에도 차질을 빚게 만들어, 역설적으로 SK하이닉스에 대한 의존도를 높이는 결과를 낳았습니다. SK하이닉스는 이 기회를 활용해 장기 공급 계약을 체결하고, 고객사와의 기술 협력 로드맵을 더욱 공고히 하며 시장 지배력을 강화하고 있습니다.

  • 강력한 가격 결정권 확보: 공급 부족 상황에서 독점 공급자로서 높은 HBM 가격을 유지하며 최대 수익 실현
  • 차세대 R&D 투자 재원 마련: HBM 판매 수익을 HBM4 및 하이브리드 본딩 등 미래 기술 개발에 집중 투자
  • 고객사 록인(Lock-in) 효과: 엔비디아와의 공고한 파트너십을 바탕으로 차세대 제품 개발 초기부터 긴밀하게 협력하며 경쟁사 진입 장벽 구축
  • 생산 능력(CAPA) 증설 명분 확보: 안정적인 수요처를 바탕으로 대규모 증설 투자를 단행, '규모의 경제'를 통해 원가 경쟁력 강화
  • 브랜드 프리미엄 형성: 'AI 시대 최고의 HBM 공급사'라는 강력한 브랜드 이미지를 구축하여 후발 주자와의 격차 확대

2. 삼성전자 hbm의 '기회비용' 발생과 고객사 신뢰도 문제

삼성전자 hbm의 엔비디아 인증 지연은 단순히 눈앞의 매출 손실 이상의 의미를 가집니다. 가장 뼈아픈 것은 바로 '기회비용(Opportunity Cost)'의 발생입니다. 현재 AI 시장을 주도하는 엔비디아의 주력 제품에 탑재될 기회를 놓침으로써, 삼성전자는 천문학적인 규모의 잠재적 이익과 함께 시장의 빠른 기술 흐름에 동참할 귀중한 시간을 잃고 있습니다.

AI 가속기용 HBM은 단순한 부품 공급을 넘어, 고객사와의 긴밀한 기술 협력을 통해 최적화되는 '솔루션'에 가깝습니다. 최대 고객사인 엔비디아와의 협업이 늦어진다는 것은 실제 데이터센터 환경에서 발생할 수 있는 다양한 문제에 대한 피드백을 받고 이를 제품 개선에 반영하는 중요한 학습 곡선(Learning Curve)을 놓치고 있음을 의미합니다.

더 큰 문제는 '신뢰도'입니다. 반도체 시장에서 납기 준수와 기술 안정성은 그 무엇보다 중요합니다. 인증 지연이 반복될 경우, 엔비디아뿐만 아니라 AMD, 구글 등 다른 잠재 고객사들 역시 삼성전자 hbm의 공급 안정성과 기술 완성도에 대해 의문을 가질 수 있습니다. 이는 향후 새로운 공급 계약을 체결하는 데 있어 보이지 않는 장벽으로 작용할 수 있습니다.

경쟁 항목 SK하이닉스 (기회 선점) 삼성전자 hbm (기회비용 발생) 시장 영향 분석
HBM3E 시장 선점 엔비디아 블랙웰 플랫폼 독점 공급으로 초기 시장 장악 초기 시장 진입 지연으로 인한 막대한 매출 손실 AI 가속기 세대교체의 최대 수혜를 놓칠 위험
기술 피드백 최대 고객사와의 협력을 통해 제품 최적화 및 노하우 축적 실사용 환경에서의 피드백 부족으로 기술 개선 속도 저하 실전 데이터는 차세대 기술 개발의 핵심 자산
고객 신뢰도 안정적 공급 능력 입증, '믿을 수 있는 파트너' 이미지 강화 공급 안정성에 대한 우려 발생, 신규 고객 확보에 부담 신뢰는 한번 잃으면 회복하는 데 몇 배의 노력 필요
턴키 전략 추진 - (해당 없음) HBM 공급이 막혀 파운드리-패키징 연계 전략에 차질 삼성전자의 가장 큰 차별화 전략 실행이 지연됨
인재 확보 HBM 성공 신화로 최고 인재 유입 가속화 상대적 부진으로 핵심 R&D 인력 유지 및 확보에 어려움 결국 반도체 경쟁은 사람의 경쟁

3. 차세대 HBM4 시장 선점을 위한 '물밑 경쟁'의 서막

현재의 HBM3E 경쟁은 끝이 아니라, 더 큰 전쟁인 'HBM4' 시장 선점을 위한 서막에 불과합니다. 삼성전자 hbm의 엔비디아 인증 지연은 이 차세대 경쟁 구도에도 상당한 영향을 미치고 있습니다.

SK하이닉스는 HBM3/3E의 성공으로 확보한 막대한 현금을 바탕으로 HBM4 개발에 공격적으로 투자할 수 있는 여력을 확보했습니다. HBM4는 칩을 수평으로 연결하는 '로직 베이스 다이'의 공정 기술이 더욱 중요해지고, 궁극적으로는 '하이브리드 본딩' 기술의 성패가 전체 시장을 좌우할 것으로 예상됩니다. SK하이닉스는 이미 주요 파운드리 기업인 TSMC와의 협력을 강화하며 HBM4 개발 생태계를 구축하고 있습니다.

반면, 삼성전자는 현재 HBM3E의 기술적 난제를 해결하는 데 R&D 역량의 상당 부분을 투입해야 하는 상황입니다. 물론 삼성전자는 세계 최고의 파운드리와 메모리 기술을 모두 보유하고 있어 '하이브리드 본딩' 시대에 가장 유리한 고지를 점하고 있다는 평가를 받지만, 현재의 발목 잡힘이 차세대 기술 개발의 '타이밍'을 놓치는 결과로 이어져서는 안 됩니다. HBM 시장의 경쟁은 단순한 기술력을 넘어, 적시에 시장이 원하는 제품을 공급하는 '속도전'의 양상을 띠고 있기 때문입니다. 인증 지연 이슈를 얼마나 빨리 해결하고 HBM4 경쟁에 본격적으로 뛰어드느냐가 삼성전자 hbm 사업의 미래를 결정할 것입니다.

A: 특정 부품을 한 회사에만 의존하는 것은 매우 위험하기 때문입니다. 해당 공급사에 생산 차질이나 화재 등의 문제가 생기면 자사의 제품 생산 전체가 멈출 수 있습니다. 또한, 공급사가 독점적 지위를 이용해 가격을 과도하게 올릴 경우 수익성이 악화될 수 있습니다. 따라서 안정적인 공급망 관리와 가격 협상력을 위해 최소 2개 이상의 공급사를 두는 '이원화(Dual Sourcing)'는 모든 제조사의 기본적인 전략입니다.

A: 턴키 전략은 삼성전자가 SK하이닉스와 차별화할 수 있는 가장 강력한 무기입니다. HBM 메모리뿐만 아니라 AI 칩을 위탁생산(파운드리)하고, 이를 HBM과 함께 묶는 첨단 패키징까지 모든 과정을 삼성전자가 일괄 제공하는 것입니다. 이는 AI 칩 개발사 입장에서 개발 시간과 비용을 획기적으로 줄이고 성능을 최적화할 수 있는 매력적인 제안입니다. 따라서 HBM 인증만 성공적으로 통과한다면, 이 턴키 전략을 통해 단숨에 시장 판도를 바꿀 잠재력을 가지고 있습니다.

삼성전자 hbm

삼성전자 hbm 엔비디아 인증 지연 이유 극복을 위한 12단 HBM3E와 턴키 전략의 역할

삼성전자 hbm 엔비디아 인증 지연 이유 극복을 위한 12단 HBM3E와 턴키 전략의 역할은 현재의 위기를 미래의 기회로 전환하기 위한 삼성전자의 핵심 승부수입니다. 이 글은 단순히 두 전략을 소개하는 것을 넘어, 12단 HBM3E가 어떻게 기술적 한계를 돌파하는 '게임 체인저'로 작용하는지, 그리고 턴키 전략이 어떻게 단순한 부품 공급자를 넘어 '솔루션 파트너'로의 도약을 가능하게 하는지를 구체적인 역할 중심으로 심층 분석합니다. 이를 통해 독자들은 삼성전자 hbm 사업의 미래 전략과 그 파급 효과를 명확하게 이해할 수 있을 것입니다.

1. 12단 HBM3E: 기술적 난제 해결을 넘어선 '게임 체인저' 전략

삼성전자의 12단 HBM3E는 단순히 8단 제품의 확장판이 아닙니다. 이는 현재 시장의 경쟁 구도를 근본적으로 바꾸고, 기술 리더십을 되찾아오기 위한 전략적 '게임 체인저'로서의 역할을 수행합니다. 현재 8단 제품이 겪고 있는 발열 및 수율 문제를 우회하여, 한 차원 높은 기술력으로 시장의 판도를 바꾸겠다는 의지가 담겨 있습니다.

이 전략의 핵심은 '기술 초격차'를 통해 새로운 시장을 창출하는 것입니다. 경쟁사들이 8단 제품의 수율을 안정시키고 공급량을 늘리는 데 집중하는 동안, 삼성전자는 36GB라는 압도적인 용량과 1.28TB/s의 대역폭을 갖춘 12단 제품을 통해 거대언어모델(LLM)과 같은 차세대 AI 모델 시장을 선점하겠다는 목표입니다. 특히 12단 HBM3E 개발 과정에서 확보한 어드밴스드 NCF(비전도성 필름) 공정 노하우와 칩 휨(Warpage) 제어 기술은 역으로 8단 제품의 수율과 성능을 개선하는 데 적용될 수 있어, 현재의 난제를 해결하는 열쇠 역할도 동시에 수행합니다.

즉, 12단 HBM3E는 그 자체로 미래 시장을 공략하는 창이자, 현재 시장의 문제를 해결하는 방패가 되는 이중의 역할을 담당하고 있는 것입니다.

  • 신규 프리미엄 시장 창출: 현존 최고 사양을 요구하는 하이엔드 AI 가속기 시장을 독점적으로 공략할 수 있는 기회를 제공합니다.
  • 기술 개발 로드맵 선도: 경쟁사들이 8단 경쟁에 머무르는 동안, 삼성전자는 HBM4로 이어지는 기술 로드맵에서 한발 앞서 나갈 수 있습니다.
  • 기존 제품 수율 개선: 12단 적층을 위해 개발된 고도의 공정 제어 기술과 소재 노하우를 8단 제품에 적용하여 생산 안정성을 높입니다.
  • 고객사 협상력 강화: '12단 제품을 공급할 수 있는 유일한 파트너'라는 지위는 엔비디아뿐만 아니라 다른 AI 칩 개발사와의 협상에서도 강력한 무기가 됩니다.
  • 기술 리더십 이미지 회복: 인증 지연으로 손상된 '세계 최고 메모리 기업'의 이미지를 기술력으로 정면 돌파하며 회복시키는 상징적인 역할을 합니다.

2. '턴키(Turnkey)' 전략의 구체적 역할: 단순 통합을 넘어선 '고객 맞춤형 가치' 창출

삼성전자의 턴키 전략은 단순히 메모리, 파운드리, 패키징을 한 바구니에 담아 파는 것이 아닙니다. 이 전략의 진정한 역할은 AI 칩 개발 초기 단계부터 고객사와 협력하여 '최적화된 맞춤형 솔루션'을 제공함으로써, 기존의 분업화된 공급망에서는 불가능했던 새로운 가치를 창출하는 데 있습니다.

현재 삼성전자 hbm이 겪는 인증 지연의 원인 중 하나는 이미 설계가 끝난 엔비디아의 GPU에 HBM을 맞추는 과정에서 발생하는 문제입니다. 하지만 턴키 전략 하에서는 AI 칩(로직) 설계 단계부터 HBM의 특성과 2.5D 패키징의 구조를 함께 고려하는 '설계-생산 통합 최적화'가 가능합니다. 예를 들어, HBM과 로직 칩 간의 데이터 경로를 최단 거리로 설계하고, 발열이 예상되는 부분에 방열 구조를 미리 패키지에 반영하는 등, 잠재적인 문제점을 설계 단계에서부터 원천적으로 제거할 수 있습니다. 이는 현재의 기술적 난제를 사후에 해결하는 것이 아니라, 사전에 예방하는 근본적인 해법이 될 수 있습니다.

구분 분업화된 공급망 (기존 방식) 삼성전자 턴키 솔루션 (새로운 방식)
설계 단계 로직, 메모리, 패키지 개별 설계 후 통합. 최적화 한계 명확. 설계 초기부터 통합 설계를 통해 성능 및 전력 효율 극대화.
열 관리 완성된 칩의 발열을 사후에 제어. 한계 발생 시 성능 저하. 설계 단계에서 핫스팟 예측 및 방열 구조 최적화 가능.
개발 기간 각 공급사 간 조율 및 문제 발생 시 책임 소재 불분명, 기간 지연. 단일 창구를 통한 신속한 의사결정으로 Time-to-Market 단축.
성능 최적화 표준화된 인터페이스에 의존, 맞춤형 최적화에 제약. 고객의 AI 모델에 가장 최적화된 맞춤형 HBM 및 패키지 구현.
공급망 관리 팹리스 업체가 다수의 공급사를 직접 관리해야 하는 부담. 삼성전자가 전 공정을 책임져 안정적이고 단순한 공급망 제공.

3. 시너지 극대화: 12단 HBM3E와 턴키 전략의 결합이 가져올 파급 효과

12단 HBM3E와 턴키 전략은 각각 독립적으로도 강력하지만, 두 전략이 결합될 때 그 파급 효과는 기하급수적으로 커집니다. 이는 삼성전자가 단순한 HBM 공급 경쟁을 넘어 AI 반도체 시장의 '토탈 솔루션 프로바이더'로 거듭나는 결정적인 계기가 될 수 있습니다.

예를 들어, 구글이나 아마존과 같은 자체 AI 칩을 개발하는 빅테크 기업들은 삼성전자와의 턴키 계약을 통해 자사의 AI 서비스에 가장 최적화된, 세상에 없던 '커스텀 AI 가속기'를 만들 수 있게 됩니다. 이 가속기에는 삼성전자의 최첨단 파운드리 공정으로 만든 로직 칩과, 12단 HBM3E라는 현존 최고 용량의 메모리가 최적화된 2.5D 패키징 기술로 결합됩니다. 이는 경쟁사인 SK하이닉스나 TSMC가 단독으로는 제공할 수 없는 삼성전자만의 독보적인 가치 제안(Value Proposition)입니다.

결론적으로, 삼성전자는 엔비디아 인증 지연이라는 현재의 위기를 12단 HBM3E라는 기술 초격차와 턴키라는 사업 구조 혁신을 통해 정면으로 돌파하려 하고 있습니다. 이 두 전략의 성공적인 실행 여부는 삼성전자 hbm 사업의 미래는 물론, 우리나라 시스템 반도체 생태계 전체의 경쟁력을 한 단계 끌어올리는 중요한 분수령이 될 것입니다.

A: 8단 제품은 현재 AI 가속기 시장의 '주력(Volume)' 제품이기 때문입니다. 가장 수요가 많은 시장에서 기술력과 공급 능력을 입증해야만 고객사의 신뢰를 얻고 안정적인 수익을 창출할 수 있습니다. 12단 제품이 미래 시장을 위한 전략적 카드라면, 8단 제품은 현재 시장을 지키고 미래를 위한 발판을 마련하는 현실적인 과제라고 할 수 있습니다. 두 제품은 상호보완적인 관계입니다.

A: 가장 큰 관건은 '고객 확보'와 '성공 사례 창출'입니다. 이미 TSMC를 중심으로 한 강력한 반도체 생태계가 구축되어 있는 상황에서, AI 칩 개발사들이 기존 공급망을 바꾸고 삼성전자의 턴키 플랫폼을 선택하도록 만들려면 그에 상응하는 명확한 이점(성능, 비용, 개발 기간 단축 등)을 입증해야 합니다. 의미 있는 고객사와 함께 턴키 전략의 우수성을 증명하는 성공적인 '레퍼런스'를 만드는 것이 초기 성공의 핵심입니다.

삼성전자 hbm

삼성전자 hbm 참고자료

인공지능(AI) 시대의 핵심 부품으로 부상한 HBM(고대역폭 메모리) 시장을 둘러싼 경쟁이 그 어느 때보다 치열합니다. 삼성전자는 이 기술 경쟁의 중심에서 메모리, 파운드리, 첨단 패키징 기술을 통합하는 '턴키(Turnkey)' 전략을 통해 시장의 판도를 바꾸려 하고 있습니다. 특히 업계 최초로 개발한 12단 적층 HBM3E와 같은 혁신적인 기술은 삼성전자가 AI 반도체 시장의 주도권을 확보하기 위한 핵심 동력으로 평가받고 있습니다.

현재 HBM3E 제품의 주요 고객사 인증 절차가 진행 중이며, 이는 향후 시장 점유율에 중요한 변수가 될 것입니다. 삼성전자는 기술적 우위와 안정적인 양산 능력을 바탕으로 경쟁이 심화되는 HBM 시장에서 새로운 기회를 모색하고 있으며, 이는 대한민국 반도체 산업 전체의 미래와도 직결된 중요한 사안입니다.

1. 차세대 HBM3E '샤인볼트(Shinebolt)'와 12단 적층 기술

삼성전자는 HBM 시장의 기술 리더십을 확보하기 위해 HBM3E 제품 개발에 역량을 집중하고 있습니다. '샤인볼트'라는 코드명으로 알려진 삼성전자의 최신 HBM3E는 성능과 용량 측면에서 괄목할 만한 발전을 이루었습니다.

특히 주목할 점은 업계 최초로 성공한 12단 D램 적층 HBM3E 개발입니다. 이는 기존 8단 적층 제품 대비 용량을 50%나 확대한 36GB를 구현한 것으로, 초당 최대 1.28TB(테라바이트)의 데이터를 처리할 수 있는 현존 최고 수준의 대역폭을 자랑합니다. 이러한 기술적 성과는 어드밴스드 NCF(비전도성 필름) 소재 최적화를 통해 칩을 더 얇게 쌓아 올리면서도 발열 제어와 수율 문제를 해결했기에 가능했습니다.

  • 최대 용량: 12단 적층을 통해 36GB의 대용량 구현
  • 최고 대역폭: 초당 1.28TB의 데이터 처리 속도 달성
  • 혁신 공정: 어드밴스드 NCF(비전도성 필름) 기술로 칩 두께 감소 및 발열 제어
  • 성능 향상: 이전 세대인 HBM3(8단) 대비 성능 및 용량 50% 이상 개선
  • 양산 계획: 현재 주요 고객사들에게 샘플을 공급 중이며, 상반기 중 양산을 목표로 하고 있습니다.

2. 주요 고객사 동향 및 시장 경쟁 구도

HBM의 최대 수요처는 AI 가속기 시장을 이끄는 엔비디아(NVIDIA)입니다. 현재 삼성전자의 HBM3와 8단 HBM3E 제품은 엔비디아의 품질 인증 테스트를 진행하고 있습니다. 이 테스트 통과 여부는 삼성전자 HBM 사업의 단기적인 성패를 가를 중요한 분수령이 될 것입니다.

경쟁사인 SK하이닉스는 현재 엔비디아에 HBM3를 독점 공급하며 시장에서 한발 앞서나가고 있습니다. 하지만 삼성전자는 세계 최초 12단 적층 HBM3E 기술력을 바탕으로 차세대 시장을 공략하며 전세 역전을 노리고 있습니다. AMD와 같은 다른 주요 AI 칩 개발사들과도 긴밀한 협력을 이어가며 공급처 다변화를 꾀하고 있습니다.

구분 삼성전자 SK하이닉스 주요 특징
HBM3E (8단) 24GB 용량, 9.8Gbps 속도 24GB 용량, 9.2Gbps 속도 엔비디아 'H100' 등에 탑재, 현재 주력 제품
HBM3E (12단) 36GB 용량, 1.28TB/s 대역폭 36GB 용량 (개발 중) 삼성전자가 업계 최초 개발, 차세대 시장의 핵심
주요 기술 어드밴스드 NCF, 12단 적층 MR-MUF 칩을 쌓고 보호하는 핵심 공정 기술에서 차이
주요 고객사 엔비디아, AMD 등 (인증 진행) 엔비디아 (HBM3 독점 공급) 엔비디아향 공급 여부가 시장 점유율에 결정적
양산 시점(12단) 2024년 상반기 목표 2024년 3분기 목표 양산 능력과 수율이 시장 선점의 관건
통합 전략 턴키(메모리+파운드리+패키징) HBM 기술력 집중 삼성은 종합 반도체 기업의 강점을 활용

3. 삼성의 '턴키' 전략과 AGI(범용인공지능) 비전

삼성전자는 단순히 HBM 메모리만 공급하는 것을 넘어, 자사의 강점인 파운드리(반도체 위탁생산)와 첨단 패키징 기술을 결합한 '원스톱 솔루션'을 제공하겠다는 목표를 가지고 있습니다. 이것이 바로 AI 시대에 최적화된 삼성의 '턴키(Turnkey)' 전략입니다.

AI 반도체는 중앙처리장치(CPU)나 그래픽처리장치(GPU)와 같은 로직 칩과 HBM 메모리를 하나의 패키지로 묶어야 최고의 성능을 낼 수 있습니다. 삼성전자는 이 모든 과정을 내부에서 해결할 수 있는 세계 유일의 기업입니다.

  1. 설계 최적화: 고객사는 로직 칩과 메모리를 각각 다른 회사에 맡길 필요 없이, 삼성전자와 처음부터 최적화된 설계를 진행할 수 있습니다.
  2. 생산 효율성: 메모리와 파운드리, 패키징 공정이 한 곳에서 이뤄져 개발 기간과 비용을 획기적으로 단축할 수 있습니다.
  3. 성능 극대화: 각 공정 간의 긴밀한 협력을 통해 데이터 병목 현상을 최소화하고 AI 반도체의 성능을 최고 수준으로 끌어올릴 수 있습니다.
  4. 공급망 안정성: 여러 회사를 거치지 않으므로 공급망 관리가 단순해지고 안정성이 높아집니다.
  5. AGI 시대 준비: 궁극적으로는 고객이 원하는 AGI(범용인공지능) 칩을 맞춤형으로 제공하는 'AGI 컴퓨팅 랩'을 신설하고, AGI 반도체 시장의 '퍼스트 무버'가 되겠다는 비전을 제시했습니다.

4. FAQ - 삼성전자 HBM 관련 자주 묻는 질문

A: 현재 삼성전자의 HBM3 및 8단 HBM3E 제품은 엔비디아의 최종 품질 인증 테스트를 진행 중인 것으로 알려져 있습니다. 발열 및 전력 효율성 등의 항목에서 엄격한 검증 절차를 거치고 있으며, 이르면 수개월 내에 결과가 나올 것으로 예상됩니다. 테스트 통과는 엔비디아의 차세대 GPU에 삼성전자 HBM이 탑재되는 것을 의미하므로 매우 중요합니다.

A: 현재 HBM 시장의 가장 강력한 경쟁사는 SK하이닉스입니다. SK하이닉스는 HBM3를 엔비디아에 독점적으로 공급하며 시장 점유율 1위를 차지하고 있습니다. 하지만 삼성전자가 12단 HBM3E와 같은 차세대 기술과 턴키 전략으로 추격하고 있으며, 미국의 마이크론 또한 기술 개발에 박차를 가하고 있어 3사 간의 경쟁은 더욱 치열해질 전망입니다.

A: '턴키' 전략은 열쇠(key)를 돌리면(turn) 모든 것이 작동하는 것처럼, AI 반도체 생산에 필요한 모든 것을 삼성전자가 일괄적으로 제공하는 것을 의미합니다. AI 칩을 설계하는 팹리스 고객사가 요구하는 ▲고성능 로직 칩(파운드리) ▲HBM(메모리) ▲2.5D 첨단 패키징을 한번에 '원스톱'으로 제공하여 개발 기간 단축, 비용 절감, 성능 극대화를 모두 만족시키는 종합 반도체 솔루션입니다.
